R18-USB是深圳市思远创智能设备有限公司最新研发生产的居民二代身份证阅读机具。采用了全新的RFID非接触式射频技术，与计算机连接可用于读取居民身份证专用芯片内相关信息，通过随机解码软件，可将身份证内的数字压缩相片还原为可视照片，实现完全的“人、证同一性”的认定。R18-USB已广泛应用于访客系统、酒店、银行、地铁/火车等领域。
一 产品特点及功能
Ø 第二代身份证真伪性判断
Ø 第二代身份证卡内信息读取
Ø 工作状态声音提示功能
Ø 工作状态指示灯及SAM状态指示功能
Ø PC联机读卡功能
Ø 自检功能
Ø 提供应用程序接口(API)
Ø R18-USB自带解码程序，直接打开随机软件即可识别身份证内的相关信息。
Ø 提供开放的应用程序接口(API)，供系统集成进行二次开发
Ø 采用亚克力面板光面设计，外型美观、雅黑的设计更具大方，同时采用ABS工程塑料注塑而成，制造工艺先进，性能稳定可靠。
二 基本参数
项目 | 参数 |
型 号 | R18-USB |
工作频段 | 13.56Mhz |
读卡类型 | ISO14443-TypeB（二代居民身份证） |
保密模块 | 居民身份证验证安全控制模块 |
阅读器调制>输出 | 调制<输出比特率<106Kbit/s(fc/128); 调制方式 >ASK调制; 调制系数8%~14%; 编码方式 NRZ-L |
天线能量输出 | 天线表面电磁场强度> 7.5A/m 天线表面法线方向>125px 电磁场强度≥1.5A/m rms |
读卡距离 | 0-5CM |
读卡时间 | ＜100mS |
读卡速度 | 0.2S |
读卡间距 | 0.5S |
工作电压 | +DC5V（USB供电） |
通讯方式 | USB |
默认串口 | 1001 |
波特率 | 115200 |
工作湿度 | 20%～93% |
工作温度 | 0℃～50℃ |
是否提供测试软件 | 是（Delphi开发软件） |
开发工具 | C#、Delphi、JavaLoadTermb、PB9、VB、VC、OCX |
操作系统 | Win7、Win10 |
指示提示 | ①蜂鸣器：通电“滴”蜂鸣声 ②指示灯：通电亮“绿灯” |
产品重量 | 400G |
产品尺寸 | 产品：135.2mm（长）×90.3mm（宽）×25.7mm（高） 包装：169.5mm（长）×130mm（宽）×55mm（高） |
三 测试软件说明
1、USB驱动安装

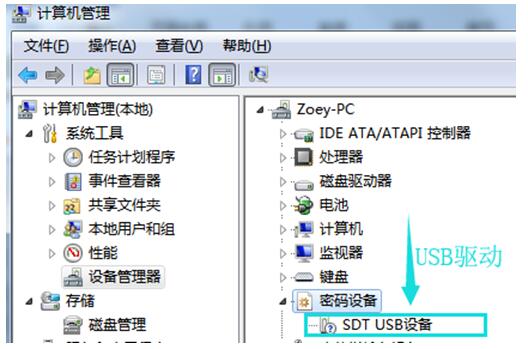

选择对应的操作系统驱动（“Win7_64bit驱动”或者“WinXp-Win7-32bit驱动”）。如图：
注：驱动安装说明参考《二代证读验机具USB驱动安装手册》
2、软件测试
双击打开软件"

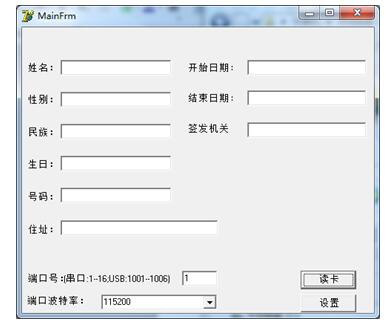

"，该测试软件使用Delphi开发，如下图：
设置USB的接口参数：端口号设置为“1001”，端口波特率设置为“115200”，如下图：
将居民二代身份证放到R18-USB阅读器上，并单击“

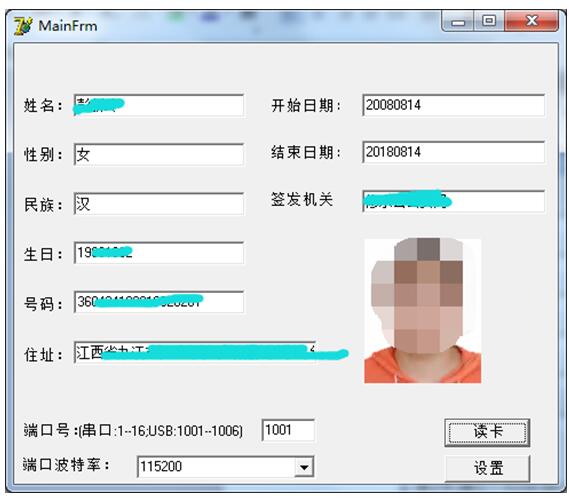

”，如下图：
注：以上读取到的信息会以“BMP”的格式直接存储在软件的文件夹下，如“
”

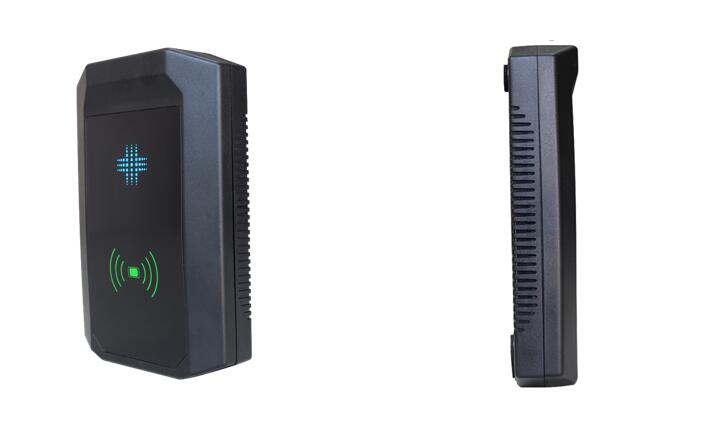

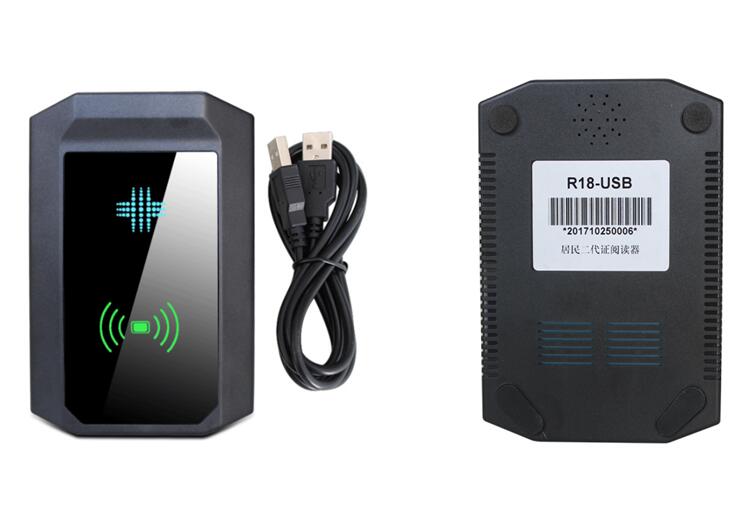

四 产品图片
