一、概述
05ZD门禁读头是125KHz非接触式韦根ID卡读卡器，釆用先进的射频接收线路设计及嵌入式微控制器，结合高效译码算法，完成对64bits Read-Only uem4100兼容式ID卡（EM卡）的接收，具有接收灵敏度高、工作电流小、单直流电源供电、价位低、性能高等特点。防尘、防潮、全密封的设计便于用户安装在室外等恶劣条件下，无机械磨损、经久耐用。
二、产品参数
项目 | 指标 |
供电电源 | DC 12V（±5%） |
工作电流 | 待机电流：45mA 工作电流：70mA |
支持卡片 | ID卡（TK4001/EM4100等） |
感应距离 | 0mm-100mm (与卡片及使用的环境有关) |
读卡时间 | <200ms |
读卡间距 | ＜0.5S |
输出格式 | Wiegand 26/Wiegand 34 |
传输距离 | WG26/34≤100M |
工作温度 | -25℃ ~ +75℃ |
工作湿度 | <90%无凝露 |
外型尺寸 | 86mm×86mm×20mm |
重 量 | 140g |
排线长度 | 180mm±5mm |
材质 | ABS及喷塑，内部灌黑色树脂胶（可有效防水） |
内置喇叭 | 蜂鸣器，可控制LED和蜂鸣器 |
三、灯光线序定义
l 刷卡区待机状态：读卡器左上角射频符号红灯常亮
读卡器门铃蓝灯
l 刷卡区读卡状态：读卡器左上角射频符号绿灯亮
读卡器门铃不亮灯
线序定义
l 红（Red）： VCC（+12V）
l 黑（Black）： GND（接地）
l 白（White）： Wiegan D1/TX（韦根1）
l 绿（Green）： Wiegan D0/RX（韦根0）
l 蓝（Blue）： LED
l 黄（Yellow）：BEEP（蜂鸣器）
l 橙（Orange）： 默认W26, 橙色线接地低平W34
l 紫（Purple）1：Door Bell+（可选）
l 紫（Purple）2：Door Bell+（可选）
四、 注意事项
1. 门禁读头不能存储用户数据及信息，亦不能增加卡用户、密码用户及指纹用户。它只是之中拓展刷卡或密码开锁工具，需依托于门禁一体机、刷卡考勤机、多门控制器等设备才能使用。
2. 安装/拆卸时，请先关闭电源，切勿带电操作。
3．最大读卡距离是在无干扰环境中，读卡器按照正确方式安装，且卡片平行于读卡器表面测得，任何电磁干扰环境都将影响读卡距离。
4．请勿将读卡器安装于磁性、金属物体表面，磁性、金属材料都将严重影响射频信号
5．请勿将读卡器安装于产生干扰电磁场设备附近，如：马达、AC/DC转换器、UPS、继电器、监视器等。
6．电源应保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。
7．建议布线时注意强、弱电分开走线，相隔要求大于500px。电源线应采用线径足够粗的多股导线。

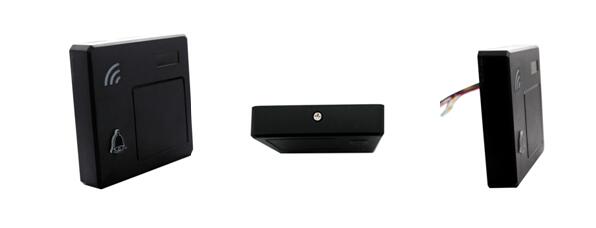

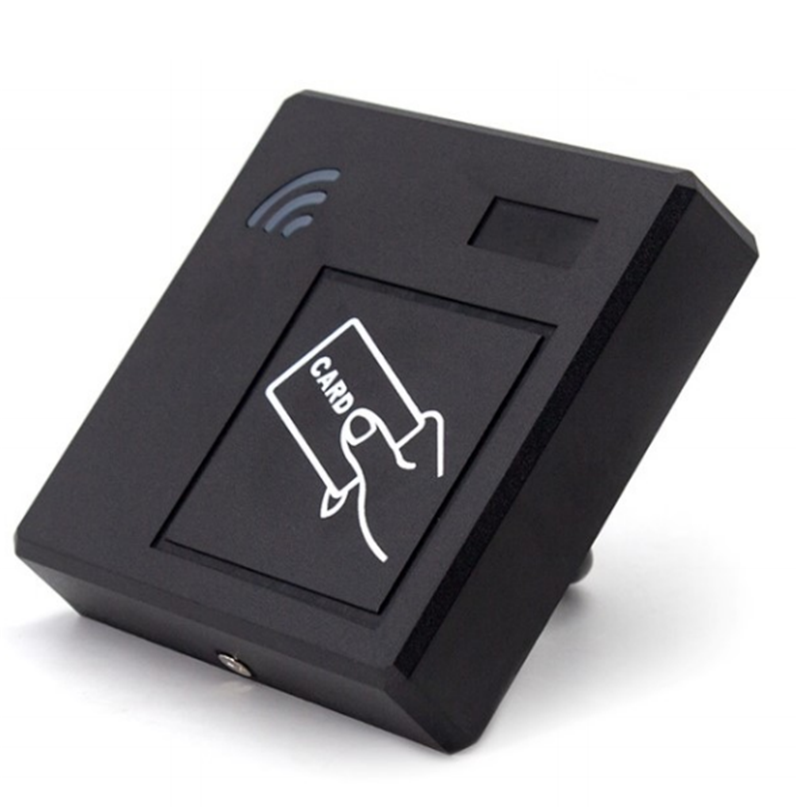

五、产品图片
