R350M系列是13.56MHz非接触式射频IC卡和CPU卡一体的门禁专用读卡器，它是基于ISO/IEC14443A国际标准协议开发的非接触式智能卡读卡器。射频部分采用我公司自行设计的高性能射频读卡电路；该读卡器具有性价比高、抗干扰能力强、性能稳定等特点。
采用高性能高速处理器
采用专用基站射频芯片
防静电，防错接等多重保护设计
高导热环氧树脂封装，易散热，防护性能好
抗金属屏蔽和读卡器相互干扰能力强
蜂鸣器声音清脆响亮，不会受干扰变调
门禁考勤，档案管理，电子门票，产品防伪，公交一卡通消费系统等
二、技术参数
项目 | 指标 |
供电电源 | DC 12V（±5%） |
工作电流 | 55mA左右 |
支持卡片 | MF/S50/S70/1204/1208等芯片卡 |
感应距离 | IC薄卡60--100mm，钥匙扣卡30-40mm有效距离与使用的IC卡及使用的环境有关 |
读卡时间 | <200ms |
输出格式 | Wiegand 26或Wiegand 34（利用配置卡更改输出格式） |
传输距离 | 100米 |
工作温度 | -10℃~+60℃ |
工作湿度 | <90%无凝露 |
外 壳 | 银色边框，黑色面板 |
外型尺寸 | 86mm*86mm*23mm |
重 量 | 约150g |
其 他 | 用户需要配合CPU配置卡使用 |
三、灯光线序定义
l 刷卡区待机状态：蓝灯常亮
l 刷卡区读卡状态：绿灯约亮0.5秒

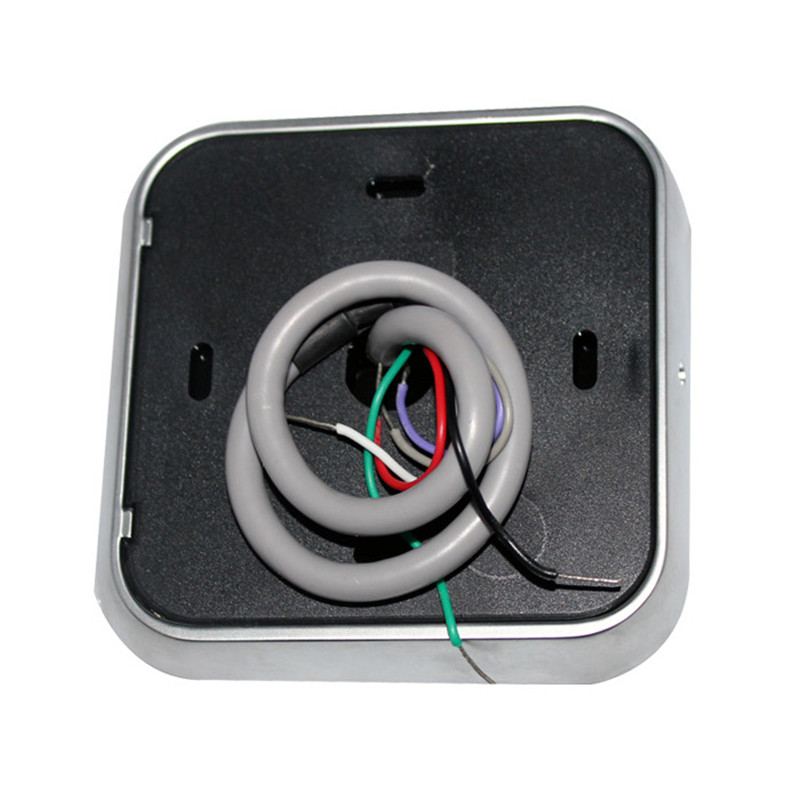

线序定义
l 红（Red）： VCC（12V）
l 黑（Black）： GND（地）
l 白（White）： Wiegand D1（韦根1）
l 绿（Green）： Wiegand D0（韦根0）
l 紫（Purple）：灰线接地绿灯常亮，蜂鸣器常响
四、注意事项
1．安装/拆卸时，请先关闭电源，切勿带电操作。
2．最大读卡距离是在无干扰环境中，读卡器按照正确方式安装，且卡片平行于读卡器表面测得，任何电磁干扰环境都将影响读卡距离。
3．请勿将读卡器安装于磁性、金属物体表面，磁性、金属材料都将严重影响射频信号
4．请勿将读卡器安装于产生干扰电磁场设备附近，如：马达、AC/DC转换器、UPS、继电器、监视器等。
5．电源应保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。
6．建议布线时注意强、弱电分开走线，相隔要求大于500px。电源线应采用线径足够粗的多股导线。

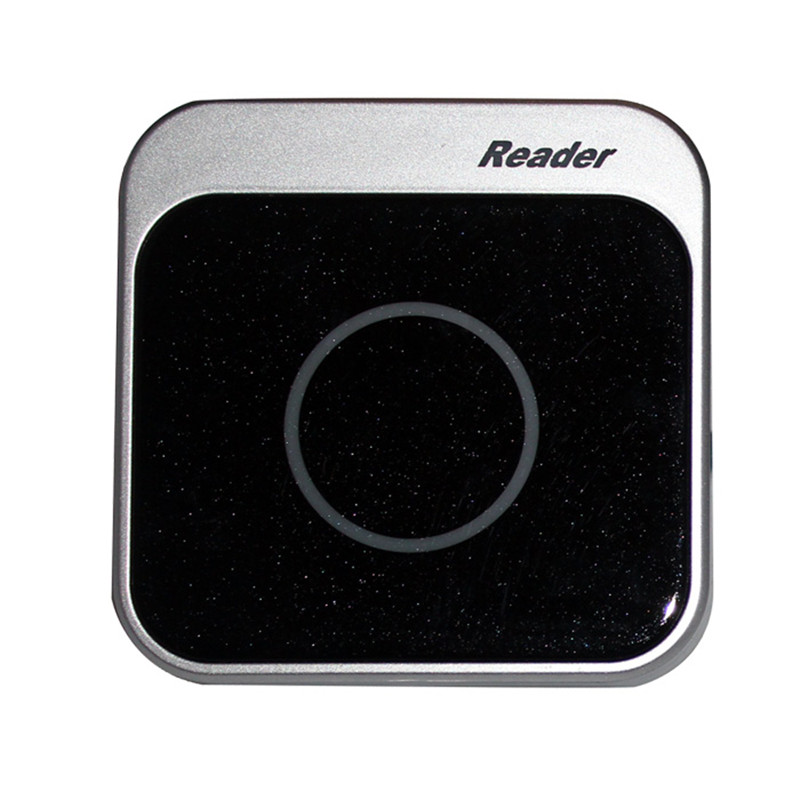

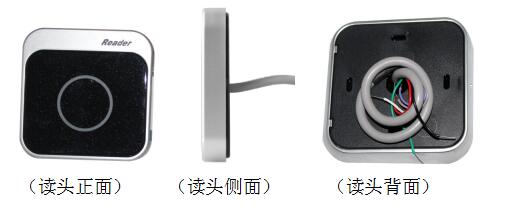

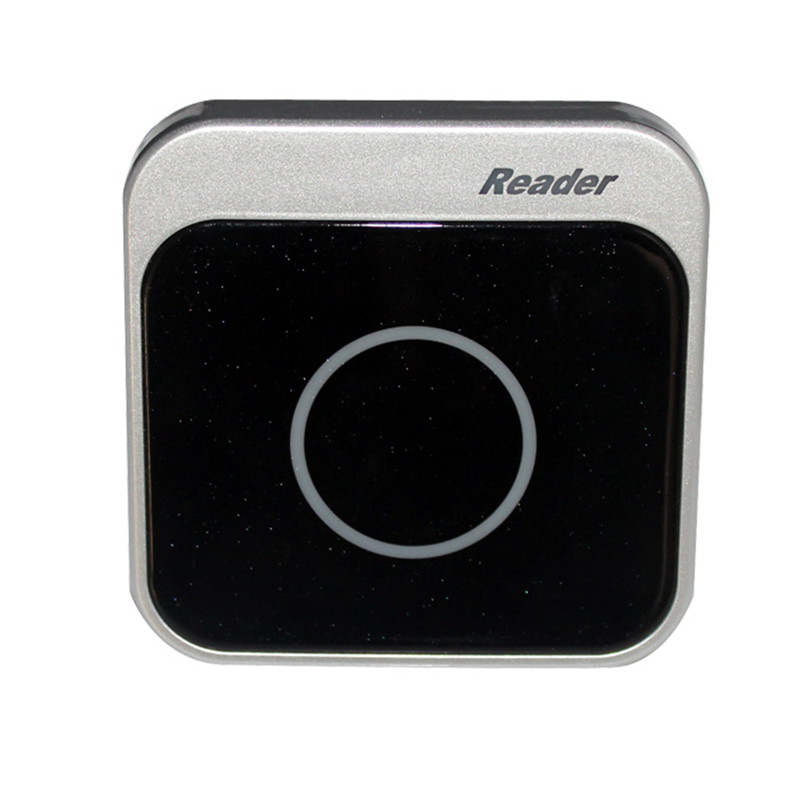

五、产品外观展示
